[Chi tiết] Cấu tạo thang máy và lựa chọn phù hợp

Giới thiệu chung về cấu tạo thang máy

Thang máy là thiết bị vận chuyển người và hàng hóa theo phương thẳng đứng, đóng vai trò quan trọng trong các tòa nhà cao tầng, trung tâm thương mại và nhà ở dân dụng. Trong quá trình sử dụng nhiều người thường chỉ quan tâm đến công suất hay tốc độ di chuyển mà bỏ qua yếu tố quan trọng bậc nhất: cấu tạo thang máy.

Hiểu rõ cấu tạo thang máy không chỉ giúp người dùng yên tâm hơn về độ an toàn mà còn là cơ sở để lựa chọn đúng loại thang phù hợp với nhu cầu và điều kiện thực tế. Cấu tạo của một chiếc thang máy hiện đại bao gồm nhiều bộ phận như cabin, động cơ, đối trọng, ray dẫn hướng, hệ thống điều khiển, hệ thống cửa, cáp tải, puly, bộ giảm chấn, và nhiều linh kiện khác. Mỗi thành phần đều có vai trò riêng liên kết chặt chẽ nhằm đảm bảo thang hoạt động ổn định, êm ái và an toàn.

Trên thị trường hiện nay, cấu tạo thang máy có thể thay đổi tùy theo từng dòng sản phẩm như thang máy có phòng máy, không phòng máy, thủy lực, trục vít,… Mỗi loại đều có cấu hình kỹ thuật và nguyên lý vận hành khác nhau. Do đó, việc nắm rõ cấu tạo không chỉ giúp tối ưu hóa công năng mà còn giúp bạn dễ dàng kiểm tra chất lượng khi lắp đặt và vận hành lâu dài.

Cấu tạo thang máy

Hệ thống thang máy là sự kết hợp của nhiều bộ phận phức tạp, mỗi bộ phận đảm nhiệm vai trò riêng để đảm bảo hoạt động trơn tru.

1. Cabin thang máy

Cabin là không gian trực tiếp chứa người hoặc hàng hóa. Đây là bộ phận mà người dùng tiếp xúc nhiều nhất.

Yêu cầu:

• Diện tích: Tùy thuộc vào tải trọng: 450kg, 630kg, 1000kg,…
• Chất liệu: Thép không gỉ, kính cường lực hoặc gỗ công nghiệp cao cấp
• Cửa cabin: Mở giữa 2 cánh hoặc mở lùa 1 – 2 cánh tùy thiết kế công trình
• Hệ thống chiếu sáng: Đèn LED tiết kiệm điện có đèn khẩn cấp khi mất điện
• Tay vịn: Đảm bảo an toàn cho người sử dụng đặc biệt là trẻ em và người cao tuổi

Tiêu chuẩn an toàn:

– Cảm biến cửa để chống kẹt

– Nút dừng khẩn cấp trong trường hợp sự cố

– Hệ thống thông gió và đèn chiếu sáng khẩn cấp

2. Máy kéo (động cơ thang máy)

Máy kéo là “trái tim” của thang máy tạo lực để kéo cabin di chuyển lên xuống thông qua hệ thống cáp và puly

Phân loại:

• Máy kéo có hộp số: Phù hợp với công trình vừa và nhỏ chi phí thấp nhưng có độ rung và tiếng ồn nhất định
• Máy kéo không hộp số: Êm ái, tiết kiệm điện phổ biến trong thang máy gia đình và tòa nhà hiện đại
• Máy thủy lực: Không sử dụng cáp, dùng xi lanh thủy lực để nâng cabin, phù hợp với nhà thấp tầng.

Vị trí đặt:

– Phòng máy truyền thống ở phía trên giếng thang

– Tích hợp trên hố thang không phòng máy tiết kiệm diện tích

3. Đối trọng

Đối trọng giúp cân bằng tải trọng giữa cabin và hàng hóa giảm tải cho động cơ

– Vật liệu: Thường làm từ bê tông hoặc gang nặng

– Vị trí: Chạy trong ray dẫn hướng riêng đối xứng với cabin

– Vai trò: Giảm công suất tiêu thụ tăng tuổi thọ động cơ

4. Cáp tải – Puly – Thiết bị treo

– Cáp tải: Sử dụng cáp thép bện chuyên dụng chịu lực cao, độ bền lớn được kiểm tra định kỳ để đảm bảo an toàn

– Puly: Truyền chuyển động từ máy kéo đến cáp tải đảm bảo cabin di chuyển mượt mà

– Thiết bị treo: Cố định cabin và đối trọng đảm bảo hoạt động ổn định



5. Ray dẫn hướng

– Ray dẫn hướng là khung thép chữ U chắc chắn, cố định vào vách giếng thang

– Chức năng: Định hướng chuyển động thẳng đứng của cabin và đối trọng đảm bảo không rung lắc hay lệch đường

– Vật liệu: Thép chất lượng cao chống mài mòn

6. Hệ thống cửa cabin, cửa tầng

Hệ thống cửa là giao diện chính giữa thang máy và người dùng

– Cơ chế: Tự động đóng, mở bằng mô tơ điện từ

– Cảm biến: Cảm biến hồng ngoại ngăn cửa đóng khi có vật cản

– Thiết kế: Cửa mở giữa, cửa lùa hoặc cửa mở 4 cánh tùy loại thang

7. Bộ giảm chấn và phanh an toàn

– Vị trí: Đặt dưới hố pit

– Chức năng: Hấp thụ lực khi cabin rơi tự do đảm bảo an toàn

– Phanh an toàn: Hệ thống hãm điện từ kẹp chặt ray dẫn hướng khi mất điện hoặc lỗi động cơ

8. Bộ điều khiển trung tâm

– Bộ điều khiển là “bộ não” của thang máy quản lý toàn bộ hoạt động

– Cấu trúc: Vi xử lý hoặc PLC Programmable Logic Controller

– Chức năng:

• Xử lý lệnh gọi tầng, mở đóng cửa điều khiển tốc độ cabin
• Lập trình chế độ ưu tiên tầng tiết kiệm điện tự động quay về tầng chờ

– Giao diện: Màn hình hiển thị tầng, hướng di chuyển và thông báo lỗi

9. Giếng thang, hố pit và phòng máy

– Giếng thang: Không gian trống để cabin và đối trọng di chuyển

– Hố pit: Phần thấp nhất của giếng thang chứa bộ giảm chấn

– Phòng máy: Nơi đặt máy kéo và tủ điện điều khiển trong thiết kế truyền thống

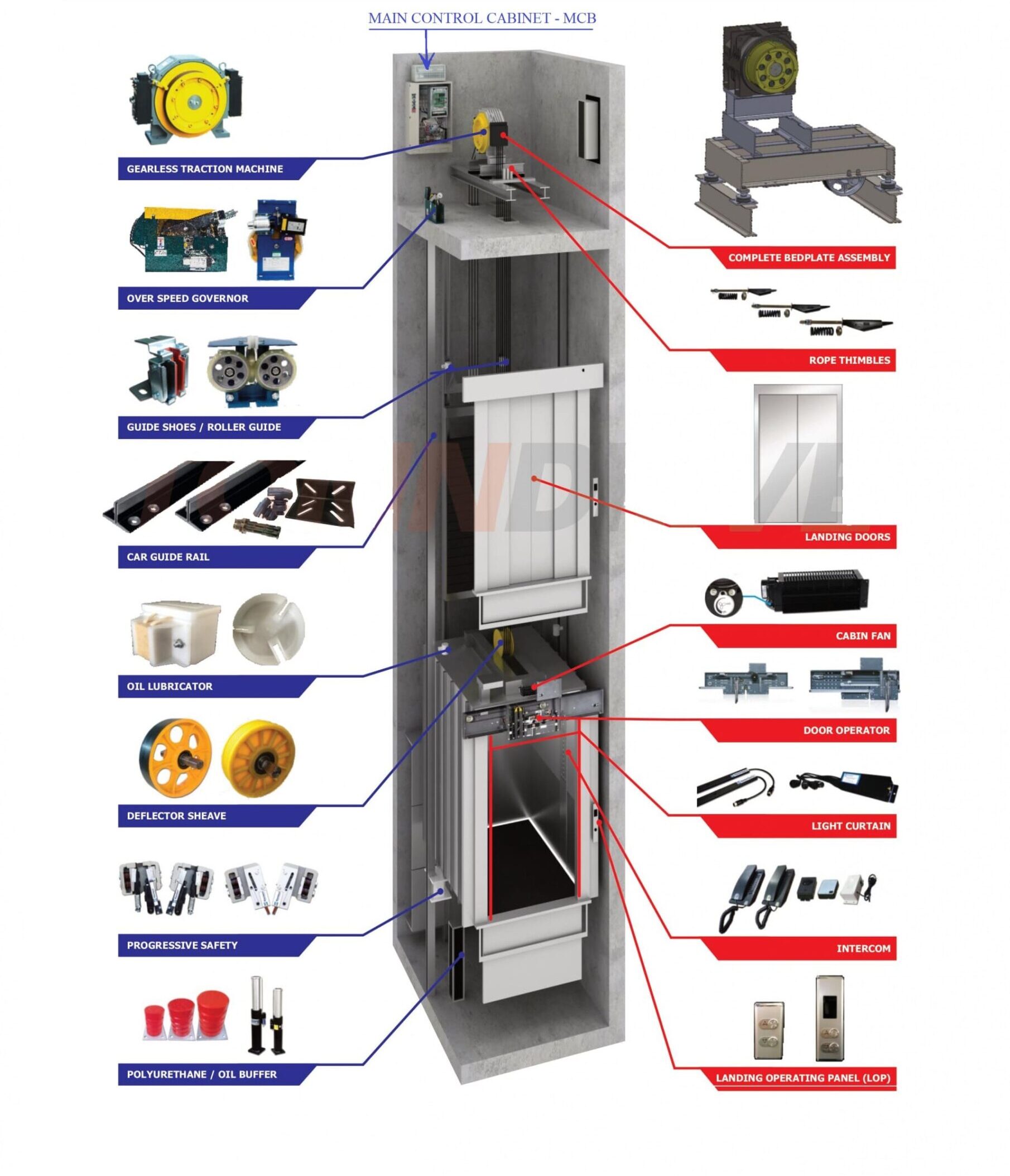

Sơ đồ cấu tạo thang máy

Phân biệt cấu tạo thang máy theo từng loại

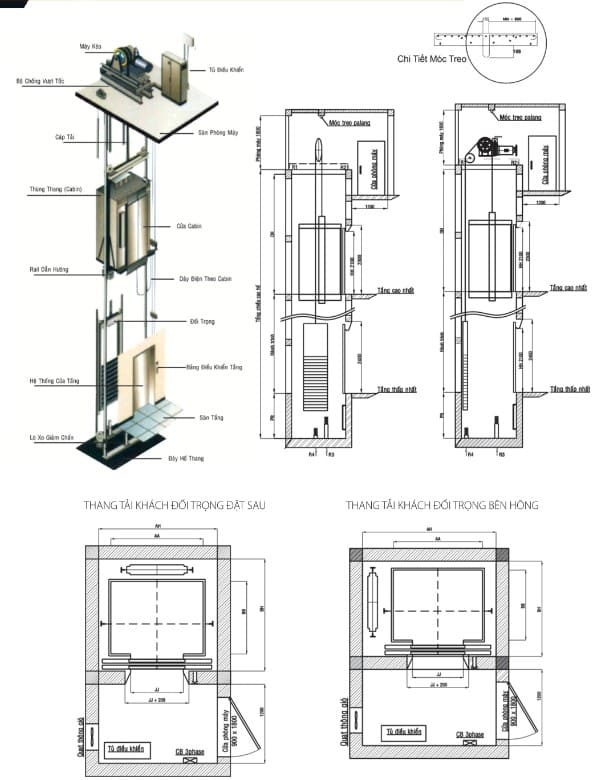

– Thang máy điện truyền thống có phòng máy

• Cấu tạo: Động cơ đặt ở phòng máy phía trên giếng thang
• Phân loại động cơ: Có hộp số hoặc không hộp số
• Ứng dụng: Chung cư, tòa nhà thương mại, công trình lớn

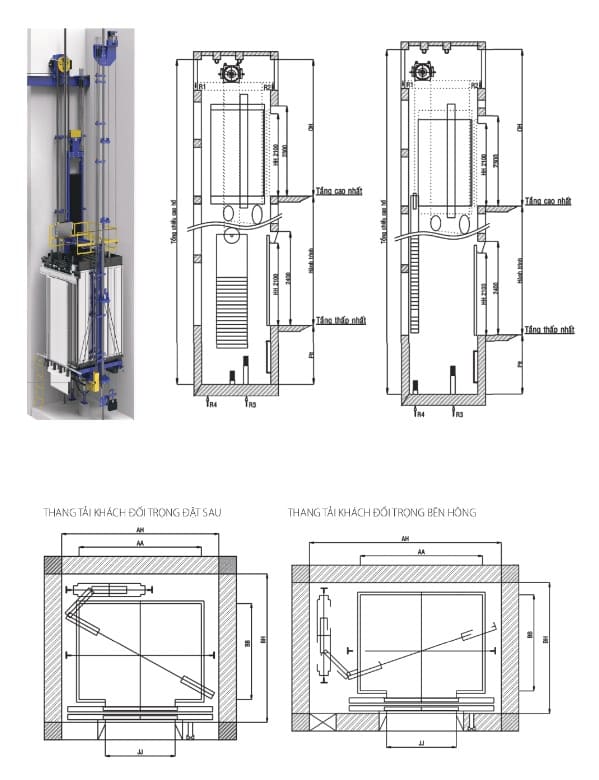

– Thang máy không phòng máy

• Cấu tạo: Động cơ tích hợp trên giếng thang không cần phòng máy riêng
• Lợi ích: Tiết kiệm diện tích giảm chi phí xây dựng
• Ứng dụng: Nhà phố, biệt thự, công trình cải tạo

Xem thêm: Thang máy gia đình không phòng máy tối ưu không gian nâng tầm tiện nghi

–  Thang máy thủy lực

• Cấu tạo: Sử dụng xi lanh thủy lực thay cho cáp tải và đối trọng
• Lợi ích: Lắp đặt nhanh, không cần hố pit sâu
• Ứng dụng: Nhà thấp 2 – 4 tầng

Xem thêm: Thang máy thủy lực là gì? Ưu nhược điểm, cấu tạo và kinh nghiệm lựa chọn

– Thang máy trục vít

• Cấu tạo: Không dùng cáp sử dụng vít me để nâng cabin
• Lợi ích: Không cần hố pit hoặc giếng thang tiêu chuẩn, gọn nhẹ
• Ứng dụng: Nhà cải tạo, nhà có người khuyết tật

Những yếu tố ảnh hưởng đến cấu tạo thang máy

Để thang máy vận hành bền bỉ và hiệu quả, cần lưu ý:

– Chất lượng vật liệu và linh kiện:

• Cáp, ray, puly đạt chuẩn CE, ISO
• Cabin chống gỉ, cửa có cảm biến chống kẹt

– Quy trình lắp đặt: Đúng kỹ thuật đảm bảo kết cấu chắc chắn

– Bảo trì định kỳ: Kiểm tra cáp, máy kéo, phanh an toàn, bộ điều khiển

– Điều kiện sử dụng: Tránh môi trường ẩm ướt, bụi bẩn hoặc sử dụng quá tải

Lưu ý khi chọn cấu tạo thang máy

Để chọn được thang máy phù hợp, cần lưu ý:

– Diện tích giếng thang: Đảm bảo đủ tiêu chuẩn cho loại thang định lắp

– Tải trọng: Phù hợp với số lượng người sử dụng gia đình, tòa nhà

– Tần suất sử dụng: Ảnh hưởng đến độ bền của động cơ và cáp tải

– Bảo trì dễ dàng: Ưu tiên loại thang có linh kiện dễ thay thế

– Đơn vị cung cấp: Chọn nhà cung cấp minh bạch, tư vấn rõ ràng về cấu tạo và báo giá

– Lựa chọn đúng loại thang: Phù hợp với công trình chi phí và nhu cầu sử dụng

– Trao đổi kỹ thuật dễ dàng: Hiểu rõ yêu cầu với nhà cung cấp

– Theo dõi vận hành: Phát hiện lỗi sớm đảm bảo an toàn và tuổi thọ thang máy

Chất lượng cấu tạo thang máy HC

Thang Máy HC tự hào là đơn vị cung cấp giải pháp thang máy chất lượng cao đáp ứng nhu cầu đa dạng của khách hàng.

• Sử dụng linh kiện cao cấp: Cabin, động cơ, cáp, ray dẫn hướng đều được nhập khẩu chính hãng
• Thiết kế linh hoạt theo công trình: Phù hợp với cả nhà phố diện tích nhỏ, biệt thự cao cấp hay nhà cải tạo không có giếng thang
• Lắp đặt đúng kỹ thuật, an toàn tuyệt đối: Đội ngũ kỹ sư giàu kinh nghiệm thi công chuẩn xác đảm bảo kết cấu chắc chắn
• Khảo sát & tư vấn miễn phí tận nơi: Hỗ trợ đánh giá kết cấu hạ tầng lên phương án tối ưu chi phí và diện tích
• Bảo trì định kỳ toàn diện: Chủ động kiểm tra cáp, phanh, tủ điều khiển đảm bảo thang luôn vận hành ổn định theo thời gian

Hiểu rõ cấu tạo thang máy không chỉ giúp bạn lựa chọn loại thang phù hợp mà còn đảm bảo sử dụng an toàn, bền bỉ. Từ cabin, máy kéo đến hệ thống điều khiển mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo hiệu quả vận hành.

Thang Máy HC là lựa chọn hàng đầu với thiết kế tối ưu, cấu tạo chất lượng và dịch vụ hậu mãi chuyên nghiệp. Hãy liên hệ ngay 09 1900 8436 để được tư vấn và khảo sát miễn phí!
