Puly thang máy: Tầm quan trọng, cấu tạo và tiêu chí lựa chọn

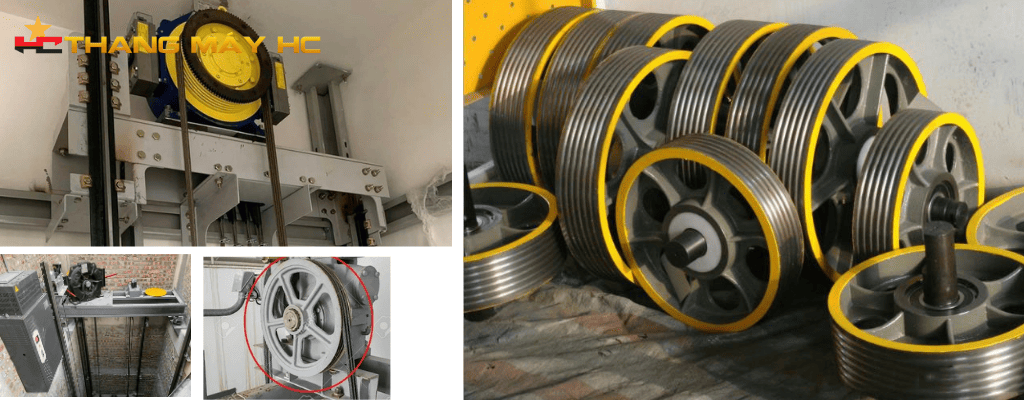

Giới thiệu chung về puly thang máy
Puly thang máy là một bộ phận quan trọng trong hệ thống thang máy kéo cáp đóng vai trò như bánh xe dẫn hướng và truyền động lực từ động cơ đến cabin và đối trọng. Đây là một thành phần không thể thiếu đảm bảo sự vận hành trơn tru, an toàn và hiệu quả của thang máy hiện đại.
Tầm quan trọng của rãnh puly
Nếu rãnh puly không khớp với cáp sẽ dẫn đến hiện tượng trượt cáp, rung lắc hoặc thậm chí gây nguy hiểm cho hệ thống thang máy.

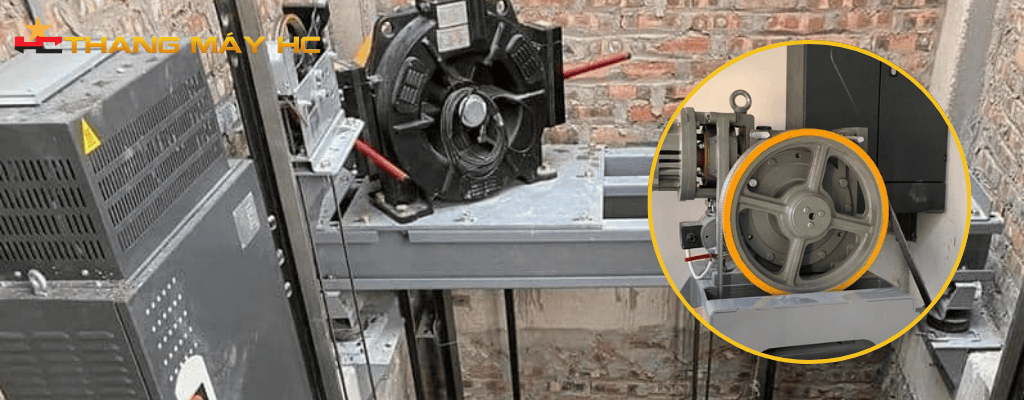

Vai trò quan trọng của puly trong vận hành thang máy kéo cáp
Puly hoạt động như một cầu nối giữa động cơ kéo, cáp tải và các bộ phận khác trong hệ thống thang máy. Nhờ vào puly lực từ động cơ được truyền đến cáp giúp cabin và đối trọng di chuyển lên xuống một cách chính xác và ổn định. Vai trò chính của puly bao gồm:
– Dẫn hướng cáp: Đảm bảo cáp tải di chuyển đúng quỹ đạo tránh trượt hoặc lệch hướng
– Truyền động lực: Tạo ma sát giữa puly và cáp để truyền lực từ động cơ kéo
– Tối ưu hóa hiệu suất: Giảm thiểu rung lắc, tiếng ồn và đảm bảo chuyển động mượt mà
Mối liên hệ giữa puly – cáp – động cơ kéo
Puly, cáp và động cơ kéo tạo thành một hệ thống liên kết chặt chẽ. Động cơ kéo tạo ra lực quay truyền qua puly chủ động làm quay puly và kéo cáp tải di chuyển. Cáp tải được giữ chặt trong rãnh puly, truyền lực đến cabin và đối trọng giúp hệ thống vận hành đồng bộ. Sự ăn khớp giữa puly và cáp là yếu tố then chốt để đảm bảo an toàn và hiệu quả.

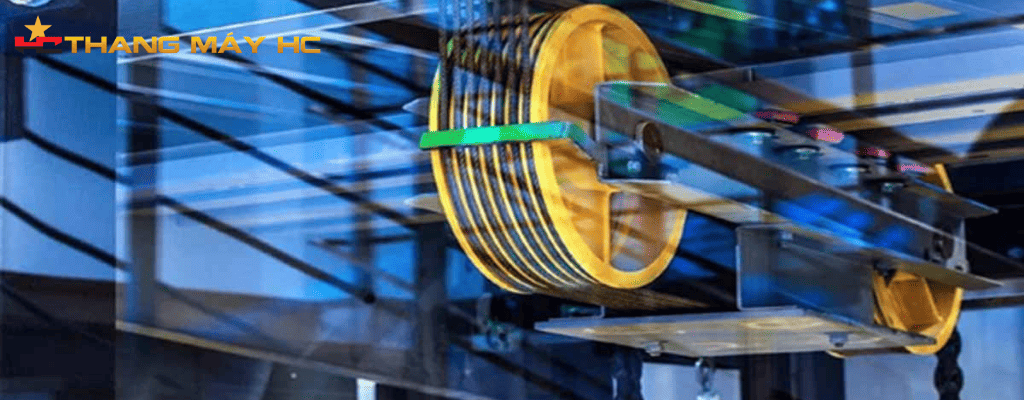

Cấu tạo và nguyên lý hoạt động của puly thang máy
- Cấu tạo
Puly thang máy được thiết kế với các thành phần chính sau:
– Vành puly: Phần thân chính của puly chịu lực và ma sát khi cáp di chuyển
– Rãnh dẫn cáp (groove): Được gia công chính xác để giữ cáp tải đảm bảo cáp không bị trượt
– Trục puly: Bộ phận kết nối puly với động cơ hoặc hệ thống cố định
– Bạc đạn (vòng bi): Giảm ma sát giúp puly quay mượt mà và bền bỉ
– Vật liệu chế tạo: Puly thường được làm từ gang cầu hoặc thép chịu lực cao đảm bảo độ bền, khả năng chịu tải và chống ăn mòn trong môi trường vận hành khắc nghiệt
- Nguyên lý hoạt động
Puly hoạt động dựa trên nguyên lý ma sát giữa rãnh puly và cáp tải:
- Khi động cơ kéo quay, puly chủ động xoay tạo lực ma sát với cáp tải
- Lực ma sát này kéo cáp di chuyển từ đó đưa cabin và đối trọng lên xuống theo hướng dẫn của hệ thống
- Rãnh puly được thiết kế ăn khớp hoàn hảo với cáp tải để đảm bảo lực truyền đạt hiệu quả không bị trượt hoặc mất kiểm soát

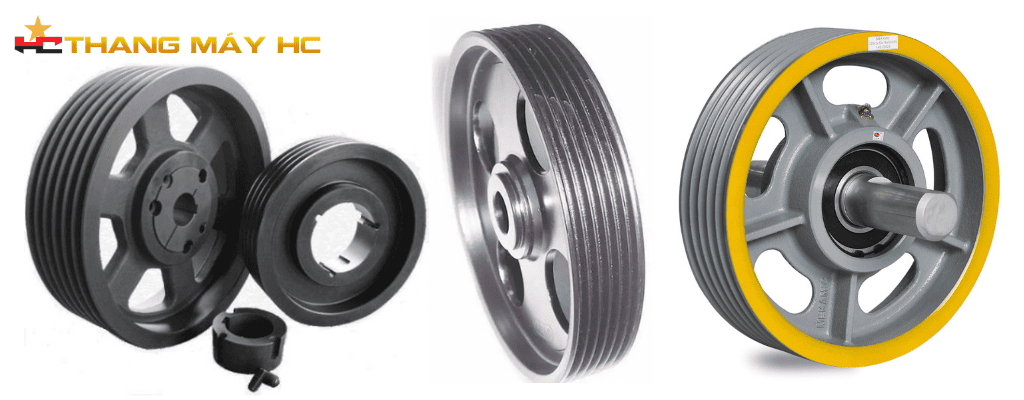

Phân loại puly thang máy
Puly thang máy được phân loại dựa trên nhiều tiêu chí khác nhau bao gồm hình dạng rãnh, chức năng và vị trí lắp đặt
- Theo hình dạng rãnh puly
– Puly rãnh chữ U: Thường được sử dụng cho cáp có đường kính lớn đảm bảo lực ma sát cao và giảm thiểu trượt
– Puly rãnh chữ V: Phù hợp với cáp nhỏ tăng ma sát và độ bám
– Puly rãnh hình thang: Kết hợp ưu điểm của rãnh chữ U và V thường dùng trong các hệ thống thang máy hiện đại
- Theo chức năng
– Puly chủ động: Kết nối trực tiếp với động cơ kéo chịu trách nhiệm truyền lực chính
– Puly bị động: Dẫn hướng cáp trung gian giúp cáp di chuyển đúng quỹ đạo
- Theo vị trí lắp đặt
– Puly đỉnh giếng thang: Đặt ở vị trí cao nhất của giếng thang thường là puly chủ động
– Puly đáy hố pit: Dùng cho đối trọng dưới hỗ trợ dẫn hướng cáp
– Puly trung gian: Dẫn hướng cáp ở các vị trí khác trong hệ thống
Vai trò puly thang máy trong hiệu suất và an toàn
Puly thang máy đóng vai trò quan trọng trong việc đảm bảo hiệu suất và an toàn của hệ thống:
- Tăng ma sát, giảm trượt cáp: Rãnh puly được thiết kế để tối ưu hóa lực ma sát giúp truyền lực hiệu quả và ngăn cáp trượt
- Tối ưu hóa chuyển động: Puly đảm bảo cabin và đối trọng di chuyển mượt mà, không bị giật hoặc rung lắc
- An toàn hệ thống: Puly mòn hoặc hư hỏng rãnh có thể gây trượt cáp, rung lắc hoặc tai nạn nghiêm trọng
- Cảnh báo: Puly mòn, rãnh gãy hoặc không được bảo trì định kỳ có thể dẫn đến các sự cố nguy hiểm. Do đó việc kiểm tra và thay thế puly đúng thời điểm là điều cần thiết.
Dấu hiệu nhận biết puly thang máy cần thay thế
Một số dấu hiệu cho thấy puly thang máy cần được kiểm tra hoặc thay thế:
- Tiếng ồn bất thường: Âm thanh lạ phát ra từ hệ thống khi thang máy vận hành
- Rãnh puly mòn hoặc gãy: Rãnh bị mài mòn hoặc hư hỏng làm cáp không bám chắc
- Cáp trượt: Cáp không nằm đúng rãnh dẫn đến hiện tượng trượt hoặc lệch hướng
- Cabin rung lắc: Thang máy di chuyển không đều gây khó chịu hoặc mất an toàn
Tiêu chí chọn puly thang máy chất lượng
Để đảm bảo hiệu suất và an toàn việc chọn puly thang máy cần đáp ứng các tiêu chí sau:
- Vật liệu chất lượng cao: Puly cần được làm từ gang cầu hoặc thép chịu lực chống ăn mòn và có tuổi thọ cao
- Gia công rãnh chính xác: Rãnh puly phải ăn khớp hoàn hảo với cáp tải để tránh trượt
- Phù hợp với hệ thống: Puly cần tương thích với kích thước, số lượng cáp và tải trọng thang máy
- Đáp ứng tiêu chuẩn kỹ thuật: Đạt các tiêu chuẩn như EN81 hoặc TCVN
Xem thêm: Quy trình – Quy định kiểm định thang máy đạt chuẩn an toàn
Báo giá puly thang máy
Giá puly thang máy phụ thuộc vào nhiều yếu tố như kích thước, loại rãnh, vật liệu và thương hiệu. Dưới đây là mức giá tham khảo:
- Puly chủ động: Từ 5.000.000 – 15.000.000 VNĐ/cái
- Puly dẫn hướng: Từ 2.000.000 – 8.000.000 VNĐ/cái
Yếu tố ảnh hưởng đến giá:
- Kích thước puly
- Loại rãnh U, V, hình thang
- Vật liệu chế tạo gang, thép, hợp kim
- Thương hiệu và xuất xứ Nhật Bản, Châu Âu, Trung Quốc
Thang máy HC – Đơn vị cung cấp giải pháp puly thang máy chất lượng
Thang máy HC là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp và lắp đặt thang máy trọn gói tại Việt Nam. Chúng tôi cam kết:
- Sử dụng puly thang máy đạt chuẩn kỹ thuật Châu Âu đảm bảo độ bền và vận hành êm ái
- Gia công chính xác phù hợp với mọi loại thang máy
- Đội ngũ kỹ thuật viên chuyên sâu thực hiện khảo sát và lắp đặt đúng tiêu chuẩn
- Bảo trì định kỳ kiểm tra puly và các bộ phận khác theo chu kỳ vận hành
- Cam kết cung cấp puly chính hãng, đảm bảo an toàn và tối ưu hiệu suất
Puly thang máy tuy là một bộ phận nhỏ nhưng đóng vai trò thiết yếu trong việc đảm bảo vận hành ổn định, an toàn và hiệu quả của hệ thống thang máy. Việc lựa chọn puly chất lượng cao, bảo trì định kỳ và hợp tác với các đơn vị uy tín như Thang máy HC sẽ giúp bạn sở hữu hệ thống thang máy bền bỉ, an toàn và tối ưu hiệu suất.
