Ray thang máy: Vai trò, cấu tạo và phân loại chi tiết
Ray thang máy là một trong những bộ phận quan trọng nhất trong hệ thống thang máy đảm bảo vận hành an toàn và êm ái. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về ray thang máy từ khái niệm, cấu tạo, phân loại đến cách lựa chọn và bảo trì ray ra sao? Cùng khám phá ngay nhé!
Giới thiệu chung về ray thang máy
Ray thang máy (hay còn gọi là ray dẫn hướng thang máy) là thanh kim loại được lắp đặt trong hố thang đóng vai trò dẫn hướng cho cabin và đối trọng di chuyển lên xuống theo đường thẳng cố định. Đây là bộ phận không thể thiếu trong bất kỳ hệ thống thang máy nào.
Ray thang máy đảm bảo chuyển động êm ái, chính xác góp phần nâng cao trải nghiệm người dùng và kéo dài tuổi thọ hệ thống. Một bộ ray chất lượng kém có thể gây rung lắc, tiếng ồn hoặc thậm chí hỏng hóc thang máy.
Vai trò của ray thang máy trong vận hành
– Đảm bảo chuyển động chính xác: Ray dẫn hướng giúp cabin và đối trọng di chuyển đúng quỹ đạo tránh rung lắc hoặc lệch hướng
– Tăng độ an toàn: Ray giữ cabin ổn định giảm nguy cơ tai nạn do trật đường ray
– Hỗ trợ tải trọng: Ray chịu lực từ cabin đối trọng và các bộ phận khác trong hệ thống

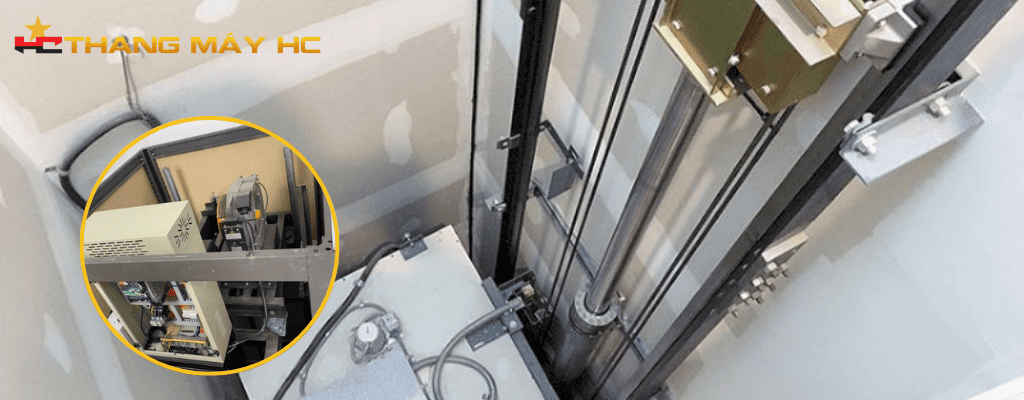

Vị trí lắp đặt ray
Ray được lắp đặt ở hai vị trí chính:
- Ray cabin: Dẫn hướng cho cabin thang máy
- Ray đối trọng: Dẫn hướng cho khối đối trọng giúp cân bằng tải trọng
Phân loại ray thang máy
Ray thang máy được phân loại dựa trên thiết kế, vật liệu và mục đích sử dụng:

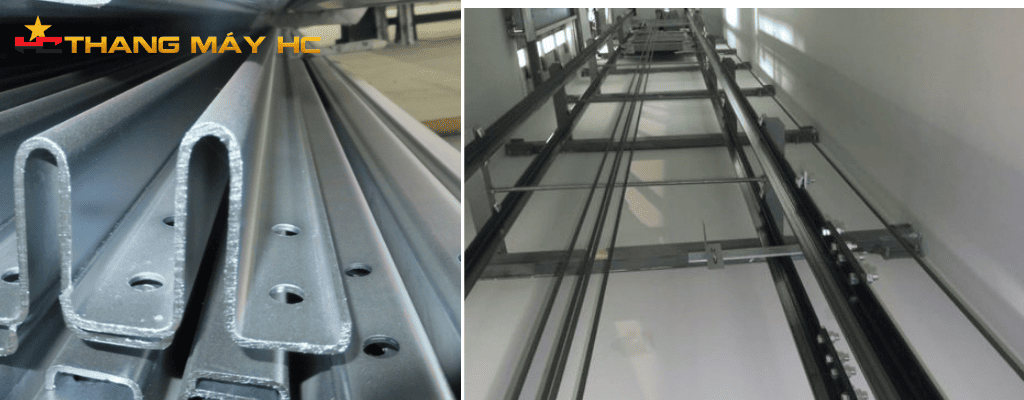

- Ray đặc và ray rỗng
– Ray đặc: Cứng cáp, chịu lực tốt thường dùng cho thang máy tải trọng lớn
– Ray rỗng: Nhẹ hơn phù hợp với thang máy gia đình hoặc tải trọng nhỏ
- Ray T và ray U

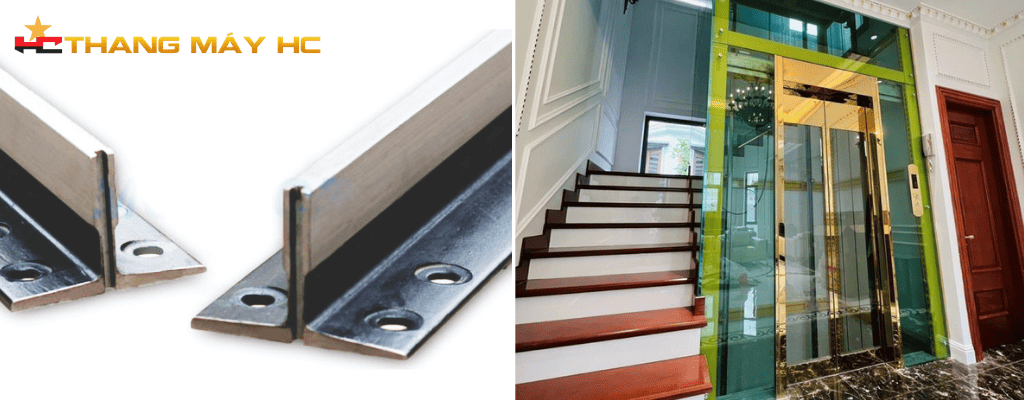

– Ray T: Hình chữ T, phổ biến nhất, dễ lắp đặt, chịu lực tốt thích hợp cho hầu hết các loại thang máy
– Ray U: Hình chữ U, ít phổ biến hơn thường dùng cho thang máy đặc biệt. Nhược điểm là khó gia công và lắp đặt hơn ray T
- Ray cho thang máy gia đình và thang máy tải trọng lớn
– Thang máy gia đình: Sử dụng ray nhỏ gọn như T45, T50 đáp ứng tải trọng dưới 1000 kg
– Thang máy tải trọng lớn: Dùng ray T70, T90 hoặc lớn hơn chịu được tải trọng từ 1000 kg trở lên
- Ray thép cứng
Các loại ray như T45, T50, T70… được sản xuất theo tiêu chuẩn quốc tế (EN/ISO) đảm bảo độ bền, độ cứng và khả năng chống mài mòn

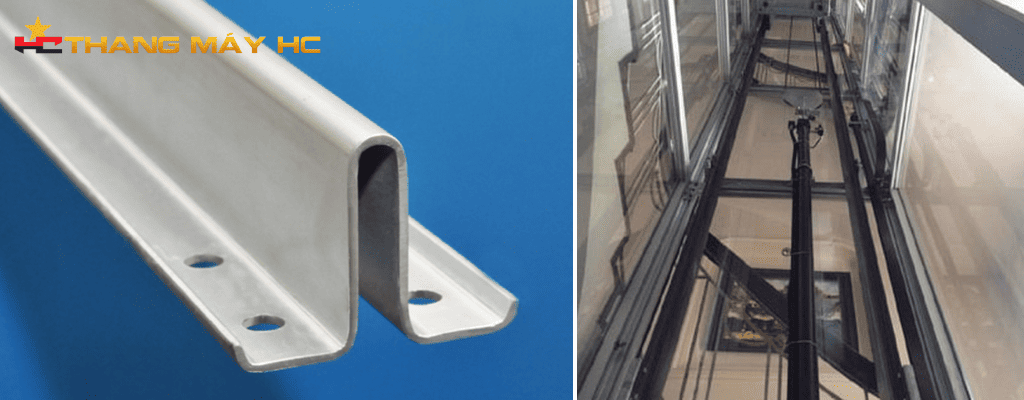

Cấu tạo ray thang máy
Ray thang máy bao gồm các thành phần chính:
– Thanh dẫn hướng: Bộ phận chính đảm bảo chuyển động thẳng
– Liên kết bắt vít: Kết nối ray với tường hố thang
– Khung giữ: Cố định ray đảm bảo độ chắc chắn và thẳng đứng
Vật Liệu:
– Thép cán nguội: Độ bền cao giá thành hợp lý
– Thép mạ kẽm: Chống ăn mòn phù hợp với môi trường ẩm
– Thép không gỉ: Chống gỉ sét thẩm mỹ cao dùng cho thang máy cao cấp
Đặc tính:
- Độ cứng: Đảm bảo chịu lực tốt không biến dạng
- Độ bền: Chống mài mòn kéo dài tuổi thọ
- Khả năng chống rung: Giảm rung lắc đảm bảo vận hành êm ái
Tiêu chí lựa chọn ray thang máy chất lượng
Để đảm bảo hiệu suất và an toàn việc lựa chọn ray thang máy cần dựa trên các tiêu chí sau:
– Phù hợp với tải trọng và tốc độ: Ray phải tương thích với tải trọng kg và tốc độ m/s của thang máy
– Xuất xứ rõ ràng: Chọn ray nhập khẩu có chứng nhận tiêu chuẩn EN/ISO
– Độ thẳng và sai số: Sai số tối đa ±0.5 mm để đảm bảo cabin di chuyển mượt mà
– Dễ bảo trì, lắp đặt: Ray nên có thiết kế đơn giản dễ thay thế khi cần
Dấu hiệu nhận biết ray thang máy cần bảo trì hoặc thay mới
Ray thang máy cần được kiểm tra định kỳ để phát hiện các vấn đề sau:
- Ray bị cong vênh, gãy nứt, mòn rãnh dẫn gây nguy hiểm khi vận hành
- Cabin rung lắc: Do ray không thẳng hoặc mòn
- Tiếng ồn lớn: Phát ra khi cabin di chuyển báo hiệu ray cần bảo trì
- Khó khăn khi kiểm định: Ray không đạt tiêu chuẩn có thể gây trượt kiểm định an toàn

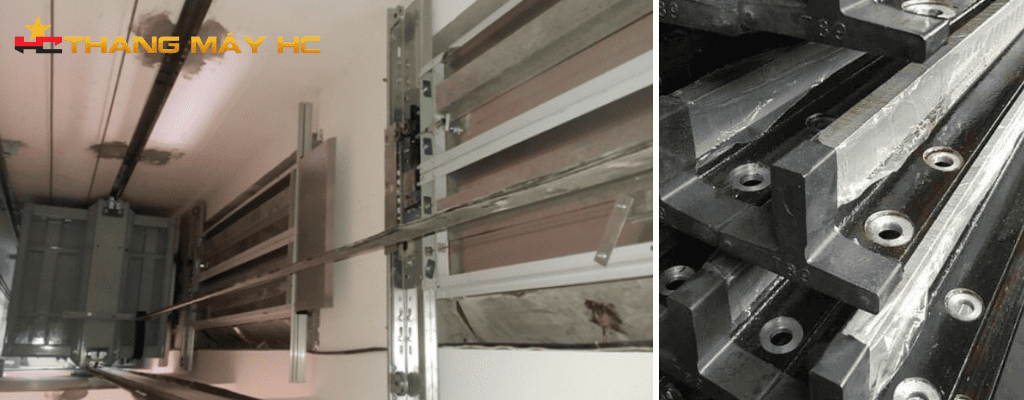

Quy trình lắp đặt ray thang máy chuyên nghiệp
Lắp đặt ray thang máy đòi hỏi kỹ thuật cao để đảm bảo an toàn và hiệu quả. Quy trình chuẩn bao gồm:
Bước 1: Khảo sát thực tế và đo đạc hố thang: Xác định kích thước, vị trí lắp đặt
Bước 2: Căn chỉnh độ thẳng đứng và song song: Sử dụng dụng cụ laser để đảm bảo độ chính xác
Bước 3: Lắp ray cabin và ray đối trọng: Đảm bảo cố định chắc chắn không lệch hướng
Bước 4: Kiểm tra kết cấu cố định và mối nối: Đảm bảo ray được gắn chặt vào tường hố thang
Bước 5: Kiểm định sau lắp đặt: Đánh giá vận hành thực tế điều chỉnh nếu cần
Lưu ý bảo trì, thay thế ray thang máy
Để đảm bảo hiệu quả và an toàn khi bảo trì hoặc thay thế ray:
- Chỉ sử dụng ray đạt tiêu chuẩn quốc tế
- Kiểm tra kỹ kết cấu tường giữ ray để đảm bảo độ bền
- Sử dụng linh kiện chính hãng tránh hàng kém chất lượng
- Ghi chép hồ sơ bảo trì để phục vụ kiểm định định kỳ
Thang máy HC – Đơn vị cung cấp và bảo trì ray thang máy uy tín
Thang máy HC tự hào là đơn vị cung cấp và bảo trì ray thang máy chất lượng cao mang đến giải pháp an toàn và bền vững:
- Sử dụng ray tiêu chuẩn cao: Nhập khẩu từ Nhật, Hàn, châu Âu đạt chứng nhận EN/ISO
- Lắp đặt đúng kỹ thuật: Đảm bảo cabin vận hành êm ái, không rung lắc
- Bảo trì định kỳ: Kéo dài tuổi thọ ray và hệ thống thang máy
- Đội ngũ kỹ sư chuyên nghiệp: Kiểm tra và hiệu chỉnh ray theo tiêu chuẩn quốc tế
Cam kết của Thang máy HC:
- Cabin vận hành mượt mà, an toàn tuyệt đối
- Tăng tuổi thọ hệ thống thang máy
- Đáp ứng đầy đủ các tiêu chuẩn kiểm định an toàn
Ray thang máy là bộ phận cốt lõi, quyết định sự an toàn và ổn định của hệ thống thang máy. Việc lựa chọn ray chất lượng, lắp đặt đúng kỹ thuật và bảo trì định kỳ là yếu tố then chốt để đảm bảo vận hành êm ái và bền bỉ.
Thang máy HC tự hào là đối tác đáng tin cậy cung cấp giải pháp ray thang máy chất lượng cao đáp ứng mọi tiêu chuẩn an toàn. Liên hệ ngay 09 1900 8436 để được tư vấn và kiểm tra ray thang máy miễn phí! Đảm bảo giải pháp an toàn, hiệu quả và bền lâu cho hệ thống thang máy của bạn!
